CW（P）系列混合二氧化氯發生器
反應原理
NaClO3+2HCl=ClO2+1/2Cl2+NaCl+H2O
技術特點
○采用多級循環串聯反應器工藝、多級曝氣技術、直接測控反應液溫度技術，原料轉化率接近90%。
○反應系統低/高溫分段組合控溫技術，產出液的ClO2與Cl2質量比大于1.0。
○特制的CPVC與氟材料反應器材質，設計使用壽命可高達10年。
○內置直接加熱反應液技術、低耗射流技術，使電/水消耗降低近30%。
○標配國外品牌計量泵，恒定背壓，計量精準可靠，運行指標穩定。
○進料系統可配置流量監測并自動校正裝置，實現原料進料比例始終恒定。
○系統超壓自動卸壓并復位技術、自動定時沖洗技術、在線負壓監控技術，使設備運行更加安全。
○無任何控件的殘液自動分離系統，分離后消毒液純度達99%以上。
○標配德國西門子PLC控制系統
具有溫度自控、計量泵脈沖控制，動力水欠壓、缺料、超溫等故障報警并自動停機等多重保護功能?？山邮?-20ma的流量/余氯信號實現設備全自動運行。手動/自動可任意切換。自動模式下，根據余氯/流量設定值和反饋信號值，實現自動運行投加。
通訊單元配有RS485通訊接口、網口，可采用多種通訊協議與上位機通訊，實現遠程監控。
○產品可對接公司的智能互聯網云服務平臺系統，為客戶提供網上遠程監視、故障診斷、定時提醒等超前服務，也可為客戶開通手機APP端，實現手機網上監控設備運行功能。
技術參數表
|
設備型號 |
有效氯 產量 (g/h) |
加熱 功率(kw) |
動力水 |
投加管（Φ） |
設備外形尺寸 （L×B×H） |
||
|
流量(m3/h) |
壓力（Mpa） |
管徑（Φ） |
|||||
|
CW-500 |
500 |
0.5 |
1.4 |
≥0.30 |
25 |
32 |
550×350×1300 |
|
CW-800 |
800 |
1.0 |
1.4 |
≥0.30 |
25 |
32 |
600×400×1500 |
|
CW-1000 |
1000 |
1.0 |
1.4 |
≥0.30 |
25 |
32 |
600×400×1500 |
|
CW-2000 |
2000 |
2.0 |
2.4 |
≥0.30 |
32 |
40 |
710×400×1500 |
|
CW-3000 |
3000 |
2.0 |
6.0 |
≥0.35 |
40 |
50 |
750×450×1500 |
|
CW-5000 |
5000 |
3.0 |
6.0 |
≥0.35 |
40 |
63 |
750×450×1500 |
|
CW-7000 |
7000 |
3.0 |
12.0 |
≥0.35 |
50 |
75 |
860×680×1840 |
|
CW-10000 |
10000 |
4.0 |
12.0 |
≥0.35 |
50 |
75 |
860×680×1840 |
|
CW-20000 |
20000 |
6.0 |
24.0 |
≥0.40 |
63 |
90 |
1160×820×1970 |
|
CW-30000 |
30000 |
8.0 |
36.0 |
≥0.40 |
75 |
110 |
1160×820×1970 |

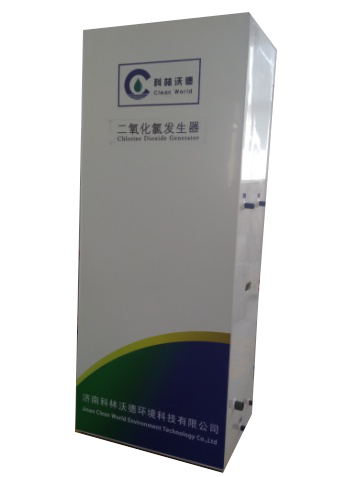

設備圖：
控制柜：
▲CW（Y）系列混合二氧化氯發生器
反應原理
NaClO3+2HCl=ClO2+1/2Cl2+NaCl+H2O
技術特點
○采用多級循環串聯反應器工藝、多級曝氣技術、直接測控反應液溫度技術，原料轉化率接近90%。
○反應系統低/高溫分段組合控溫技術，產出液的ClO2與Cl2質量比大于1.0。
○特制的CPVC與氟材料反應器材質，設計使用壽命可高達10年。
○內置直接加熱反應液技術、低耗射流技術，使電/水消耗降低近30%。
○標配國外品牌計量泵，恒定背壓，計量精準可靠，運行指標穩定。
○進料系統可配置流量監測并自動校正裝置，實現原料進料比例始終恒定。
○系統超壓自動卸壓并復位技術、自動定時沖洗技術、在線負壓監控技術，使設備運行更加安全。
○無任何控件的殘液自動分離系統，分離后消毒液純度達99%以上。
○標配一體式觸摸屏PLC控制系統
采用PLC控制器，一體式液晶觸摸屏。具有溫度自控、計量泵脈沖控制，欠壓、缺料、超溫等故障報警并自動停機功能?？山邮?-20ma的流量/余氯信號實現設備全自動運行。手動/自動可任意切換。自動模式下，根據余氯/流量設定值和反饋信號值，實現自動運行投加。
配有RS485通訊接口，MODBUS-RTU通訊協議與上位機通訊，實現上位監控。
○產品可對接公司建設的智能互聯網云服務平臺系統，為客戶提供網上遠程監視、故障診斷、定時提醒等超前服務。
技術參數表（同CW(P）系列)

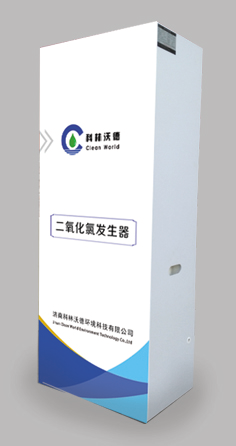

設備圖片
控制箱圖片
